烧成过程就是坯体在高温环境下其内部的各种组分进行物理化学反应和各种矿物形态转化的过程。在这些变化和反应完成以后，砖坯就由烧成之前强度较低、不耐雨雪侵蚀、容易风化的生坯，变成了结构致密、具有较高强度、能耐受各种气候条件、适合各种使用要求，满足建筑结构要求的成品砖。

烧成过程是在高温情况下进行的，烧成的设备就是各种窑炉。维持窑炉内所要求的高温环境条件的加热方式有两种：一种是将制砖所使用的原料经过一定的处理方法进行加工处理，成型为所需要的形状和尺寸，再经过干燥后送入窑炉内。这种情况下，砖坯内没有可燃成分，其本身不含热量，窑炉内所需的热量靠向窑内添加固体、气体、液体燃料获得，是分别将坯体和燃料依次加入窑炉内的，这通常叫做外燃烧砖。外燃料的多少，要根据窑炉的产量、窑内的综合换热系数，窑炉的保温性能等数种因素而确定；另一种是在制砖原料进行处理加工的过程中，就将燃料加进原料中，一般使用固体燃料，液体燃料通常不作为内燃料使用。而气体燃料绝对不能加进原料中使用，只能作为外加燃料。这种将固体燃料与制砖原料一同进行加工处理、成型、干燥、烧成的添加燃料方式，通常叫做内燃烧砖。单位产品加入燃料的多少，除了与原料本身的烧成性能有关外，还与窑炉的保温性能、码坯方式和焙烧操作有关。在实际生产过程中，内燃烧砖的内燃料添加量有三种状态，行业内部通常叫做“半内燃烧砖”、“全内燃烧砖”、“超内燃烧砖”。半内燃烧砖，就是砖坯中的燃料发热量不能满足达到窑内烧成温度所需的热量以及窑炉向外散失热量的总和。这时，还需要向窑内添加一定的燃料，才能满足烧成要求，内燃料只是烧成所需燃料的一部分；全内燃烧砖，是烧成所需的热量全部来自于砖坯内部，这部分热量包含达到坯体进行各种反应所需温度的加热以及各种损失所散发出去的热量。内燃料的发热量与烧成所需的热量（包括损失的热量）基本相等，一般不需要另外向窑内添加燃料；超内燃烧砖就是砖坯内所含燃料的发热量，大于坯体烧成过程各种反应所需热能与各种损失热能之和。烧成时，不但不需要向窑内添加任何燃料，而且应将一部分热量抽出，以免使得窑内温度升得太高，高于烧成所需温度而将砖坯烧坏。

烧成过程中坯体中加进内燃量是否合适，要根据该厂在实际生产中采用何种生产方式来确定。不同的生产方式，内燃料的掺入量是不同的。通常情况下，每烧成1kg的制品，大约需要消耗1088kJ～1388 kJ的热量，即一块普通砖需要热量2720kJ～3470 kJ。到底加入内燃料的重量或体积是多少，要根据燃料的发热量计算得出，不同的燃料，发热量是不一样的，内燃料的加入量也有较大的区别。

1、          全内燃烧成过程坯体中燃料的加入量

全内燃焙烧时，坯体中所有燃料全部燃烧后就能满足烧成要求，不需要外投燃料。生产过程中可以按照烧成一块砖需要2720kJ～3470 kJ的热量计算，根据燃料发热量的不同，确定内燃料的加入重量或体积。内燃料的加入方法有以下几种：

1.1准确加入法

根据窑炉的热平衡计算得出烧成过程中坯体烧成比较合理的需热总量，然后再根据加入的内燃料的热值，最后确定内燃料与原料的配合比例。具体掺入时刻使用重量比计算法和体积比计算法。

1.1.1重量比计算法

确定烧成每万块砖需要在砖中加入多少公斤燃料，通常采用下列公式进行计算：

     式中：G——每万块砖坯内燃料掺入重量（kg/万块）；

           B——烧成一块砖需要的热量（kJ/块）；

           ——内燃料的发热量（kJ/kg或kcal/kg）；
           ——内燃料的相对含水率（%）。

1.1.2体积比计算法

实际生产过程中，如果使用重量法加入时，不但要增加一定的计量设备，而且受原料、燃料含水率的影响比较大。要准确的加入内燃料，不但困难较大，而且操作很复杂。用原料和燃料的体积比就可确定内燃料的加入量，其具体计算方法如下：

式中：Z——内燃料与原料的体积比；

G——每块砖燃料掺配量，kg/万块；

——内燃料密度，kg/m³；

——每万块砖体积，m³/万块。

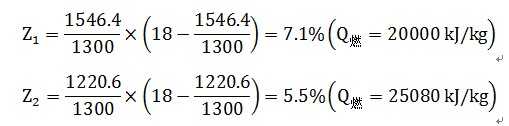

每一万块砖坯的体积约18 m³，若内燃料的密度为1300kg/m³，内燃料1的发热量为20000kJ/kg，内燃料2的发热量为25080kJ/kg，则前述计算中内燃料与原料的体积比为：

与用重量比计算法计算的结果相同，当燃料的热值高时，内燃料的掺假体积比小，当燃料的干燥基热值小时，内燃料与原料的掺加比例就高。计算顺序是先计算重量比，然后再计算体积比。

1.2试掺法

根据生产实践，生产时可先根据本厂生产所使用的原料和燃料的比例进行试掺。如果制品欠火，则表明内燃料偏少，应提高内燃料的掺配比例，如果制品有过烧情况，表明内燃料掺加的过多，应适当降低内燃料的掺配比例。通过几次调整后，就能使内燃料的掺配比例处于较合适的水平。

2、         超内燃烧砖时内燃的加入量

超内燃烧砖时，首先应根据坯体的干燥性能，确定干燥所需的热量，然后根据窑炉本身可抽取余热的数量，计算需增补热量的消耗量，最后计算出超内燃烧砖时内燃料的加入数量。

超内燃烧砖时，超过的内燃料不是越多越好，也是要有一定的限度的，超出的部分热量应正好等于抽取余热所需要的热量。如果超出的程度较低，则超出部分的热量少，不能满足干燥砖坯的要求，则失去了超内燃烧砖的意义。如果超出的程度较大，虽然抽取的余热较多，完全能够满足干燥要求，但过多的热量会使窑炉内的温度不断升高，窑内温度高于制品烧成温度，是产品产生过烧现象，不利于烧成过程。所以超内燃烧砖时，内燃超出量的多少也要按照计算出的准确数量掺配，不能乱加，以免给生产带来较大的负面影响。

3、原料中含有粉煤灰、煤矸石组分时内燃料的加入量

目前，不少砖厂都将煤矸石、粉煤灰、炉渣等工业废料掺进

原料中，用他们作为内燃料。这是一种很好的办法，但在使用之前，必须对它们进行发热量测定，事先了解其发热量大小，作为内燃掺配时的依据，内燃料掺配量的多少，按前述的计算方法计算。

如果原料中掺入粉煤灰或者煤矸石以后，混合料本身的热值还达不到烧砖的要求，那么就还必须加进一些煤炭，加碳量多少取决于煤炭的热值高低。

如果使用全煤矸石或高掺量粉煤灰制砖，在一般情况下都能达到全内燃或超内燃烧砖的要求，不仅可以把砖烧熟，而且还有多余的热量用来干燥砖坯。若粉煤灰或煤矸石的热值较低，则应向其中加入一定量的煤炭，来补充其热量的不足，加煤量多少按照前述的计算方法计算。

4、半内燃烧砖内燃的加入量

半内燃烧砖时，仍需对原料中加入内燃料的量进行计算，这样才能知道混合料的热值，知道了原料中的热量占烧成需要热量的比例，还需要投入多少外加燃料才能满足烧成条件。准确知道内燃料是多少，外加燃料量是多少，这样才能指导烧成工序的操作，指导烧窑工的工作方式和工作方法。

如何操作才能保证内燃料的准确掺配量呢？内燃掺配量是根据已经确定的内燃料与原料的配比数据，计算出将内燃料掺入原料中的重量或者体积，并使其掺量准确、混合均匀。

掺配时的操作方法有两种：一是人工掺配，二是机械掺配。

4.1人工掺配法

进行内燃料掺配时，首先要测量出单位体积原料的重量，然后按照配比（计算所得的内燃料掺配重量比）要求，计算出每单位体积原料应加入的内掺燃料，操作工人即按此数用煤锹均匀地将内燃料撒入原料中。为了保证人工掺配的均匀准确，需稳定掺配工具，稳定每单位体积原料的重量，并要有专人负责。

4.2机械掺配法

现在随着砖瓦机械工业的发展，用于原料掺配的设备越来越多，而且掺配的准确性也越来越高。通常使用的配料设备有箱式配料机、皮带配料机、圆盘式给料机等。

机械掺配法就是通过一定的配料机械设备，将原料与内燃料按一定的配比混合均匀。

实际操作时，可按挤出机每分钟出坯数，计算出每分钟应掺入的内燃料数量，调节闸门，使每分钟加入的内燃料数量与计算所需要数量基本相符。

总之，不论是人工掺配内燃料还是机械掺配，都要求将燃料加入原料后，原料与内燃料的配合料必须经过一定的设备进行处理，使燃料与原料充分混合，让燃料均匀的分散在原料中，使坯体中的热量分布均衡。
