原料在干燥和焙烧时，由于脱水颗粒相互靠拢和产生一系列物理化学变化，导致体积收缩。因此，要获得一定尺度的砖瓦制品，必须注意原料的这一特性，测定原料的收缩值，作为制定模具尺寸时的依据，才能保证制品的最终尺寸。

    原料在干燥时产生的收缩叫做干燥收缩，经焙烧后产生的收缩叫烧成收缩。干燥收缩与烧成收缩之和称总收缩。收缩又有线收缩和体积收缩之分。体积收缩约为线收缩的3倍（误差6%～9%）。

干燥收缩：新制成的软泥坯体，其中含有大量的水分，在干燥过程中水分蒸发，原料颗粒靠拢，因而坯体体积发生收缩，这种现象称为干燥收缩。不同的原料，收缩值也不一样，可塑性高的原料比可塑性低的原料干燥收缩值大。就是同一种原料，因掺合水的多少不等，收缩值也不一样，掺合水多的收缩值大。

烧成收缩：完全干燥的坯体，在焙烧过程中产生一系列物理化学反应，其中的易熔杂质熔化生成玻璃液相物填于颗粒间隙中，发生体积收缩，这种现象称为烧成收缩。烧成收缩也会由于原料的矿物化学组成不一样，其物化反应也不一样，结果收缩值也不一样。还有这样一种情况，由于原料中混杂大量石英，石英在焙烧时发生晶型转化而致使制品体积膨胀，这种现象称之为反收缩。

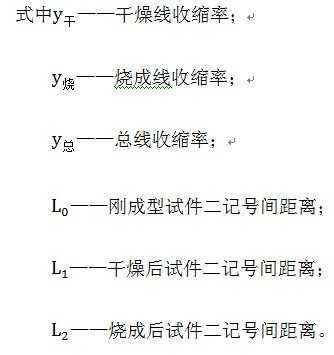

收缩可按下式计算：

砖瓦厂要得到原料在一定加工条件下的收缩值，可用细钢丝从挤出机出口泥条上切下切20mm厚泥片，切割成50×50×8（mm）试件，沿试件对角线方向画两条线，两端做上记号，通过干燥、焙烧分别用游标卡尺测得二记号间距离，代入以上公式，即可算出各收缩值。

收缩率越小越好。原料的收缩率允许敢为如表11

表1 1 原料收缩率允许范围
