答：氧化钙含量多少在一定范围内与石灰爆裂没有必然的联系，而是碳酸钙（矿物名称为石灰石）以何种形式存在于原材料中才是最重要的。

      笔者曾作过的研究并在德国《国际砖瓦工业》上发表的《高钙质原材料制造烧结砖研究》的情况简单介绍如下：

实例一：四种原材料的化学成分

       四中原材料的矿物成分

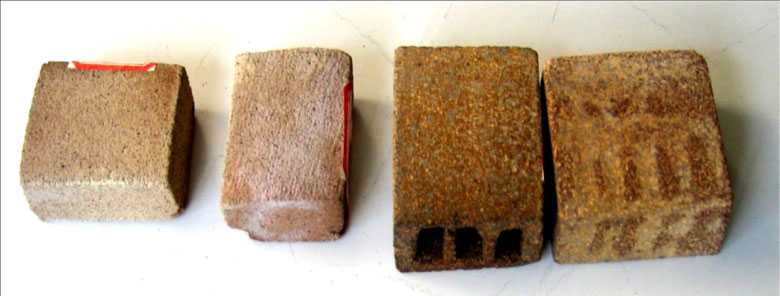

烧结后样品的石灰爆裂状态

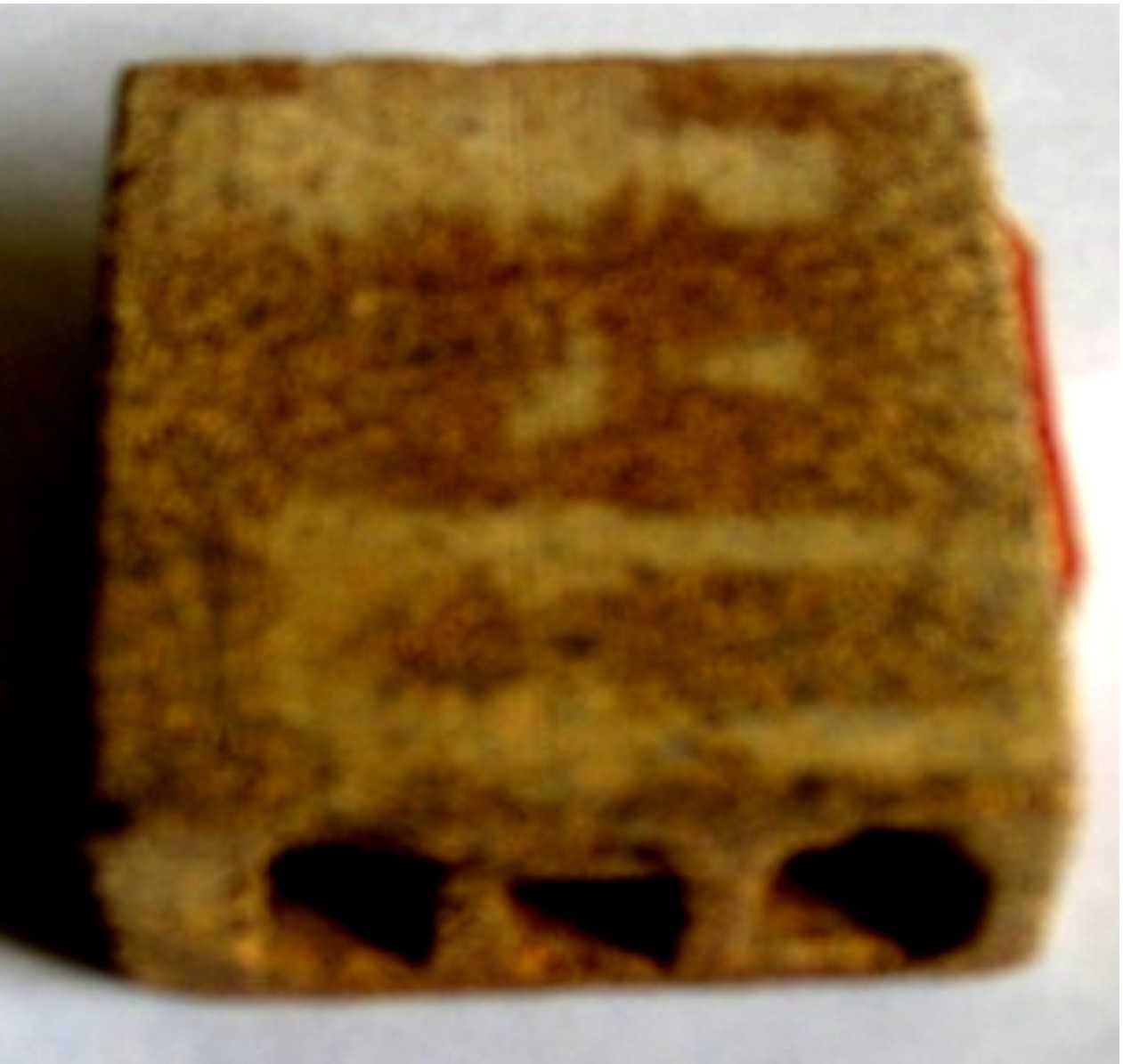

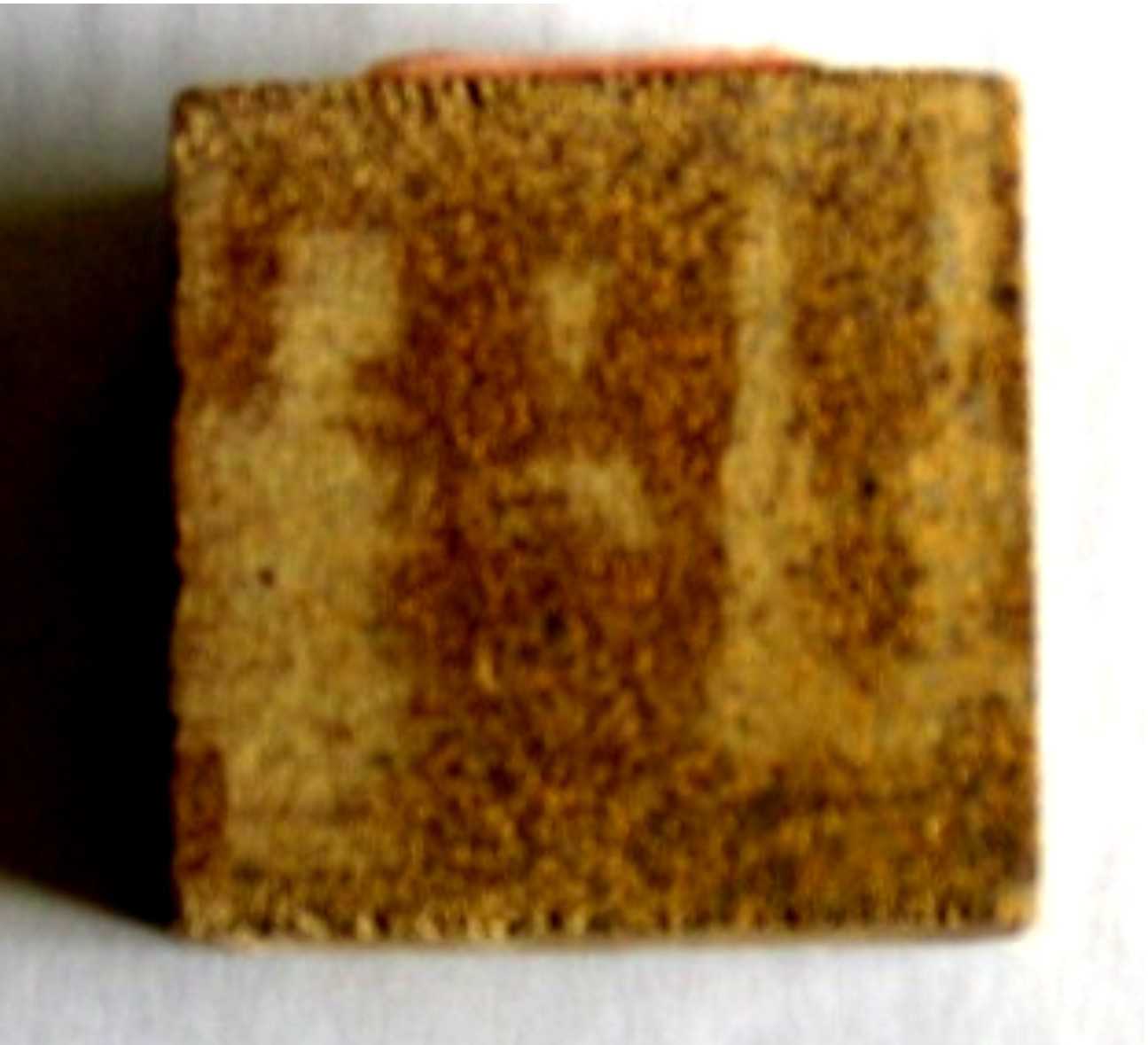

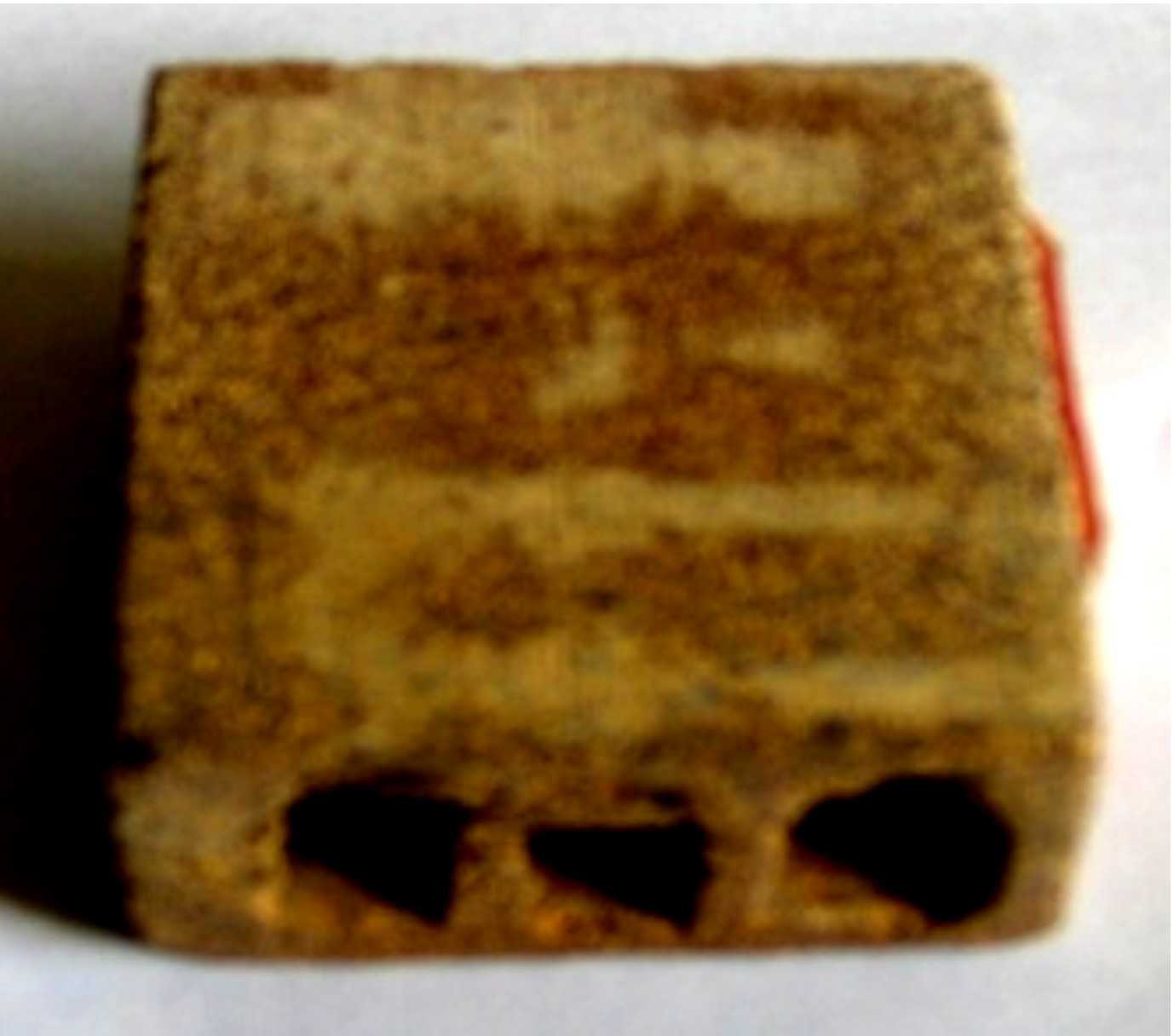

钢渣样品，强度很高无爆裂:

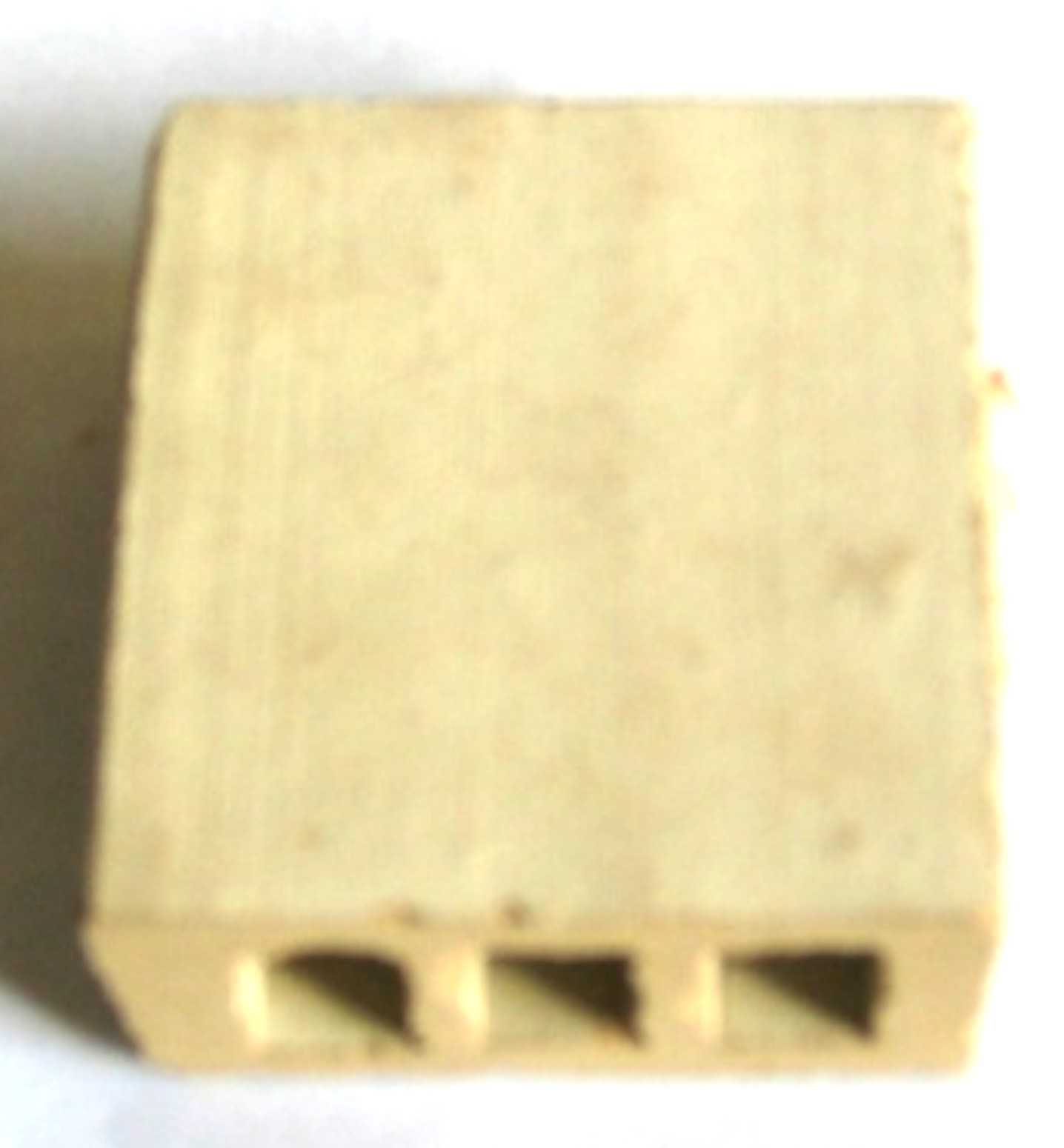

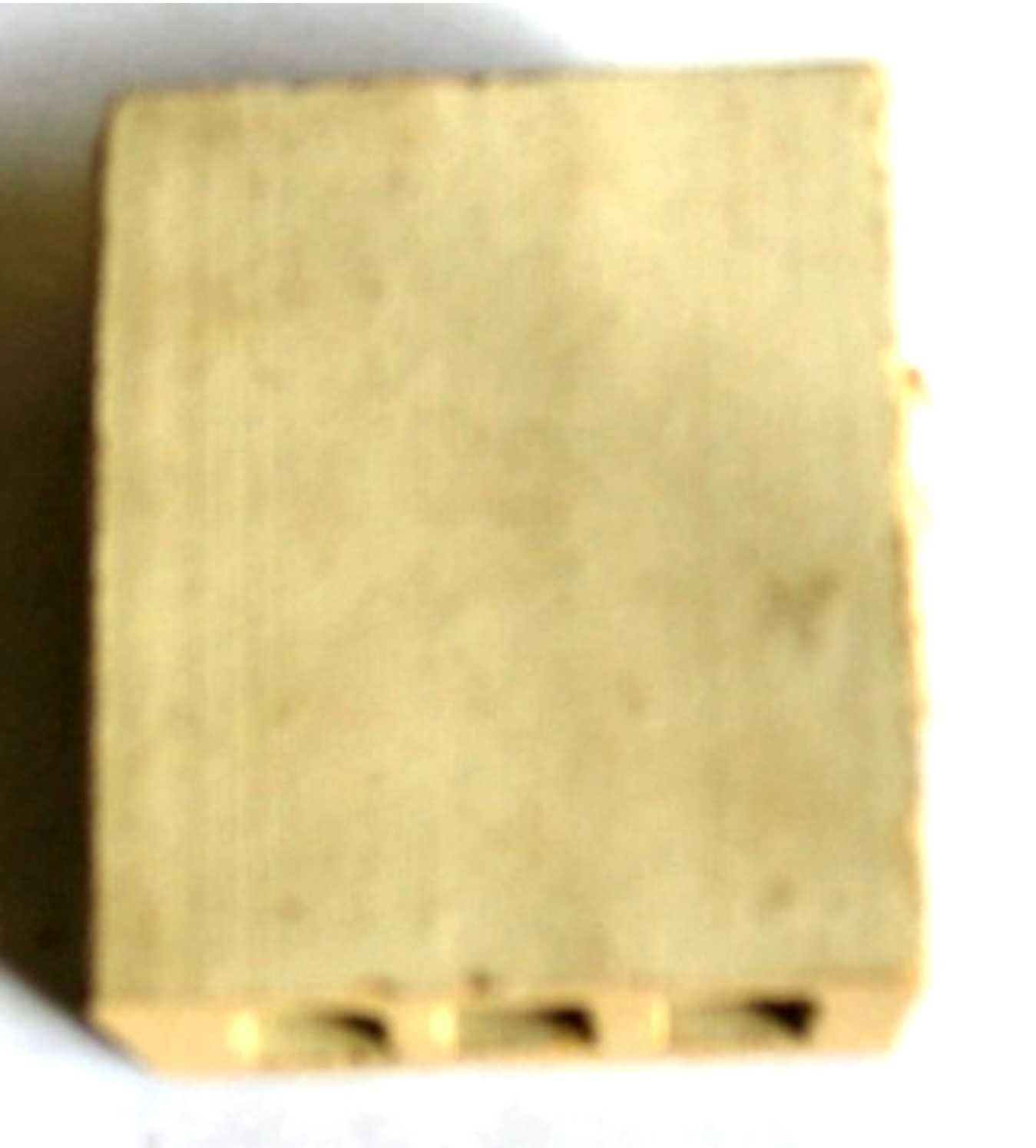

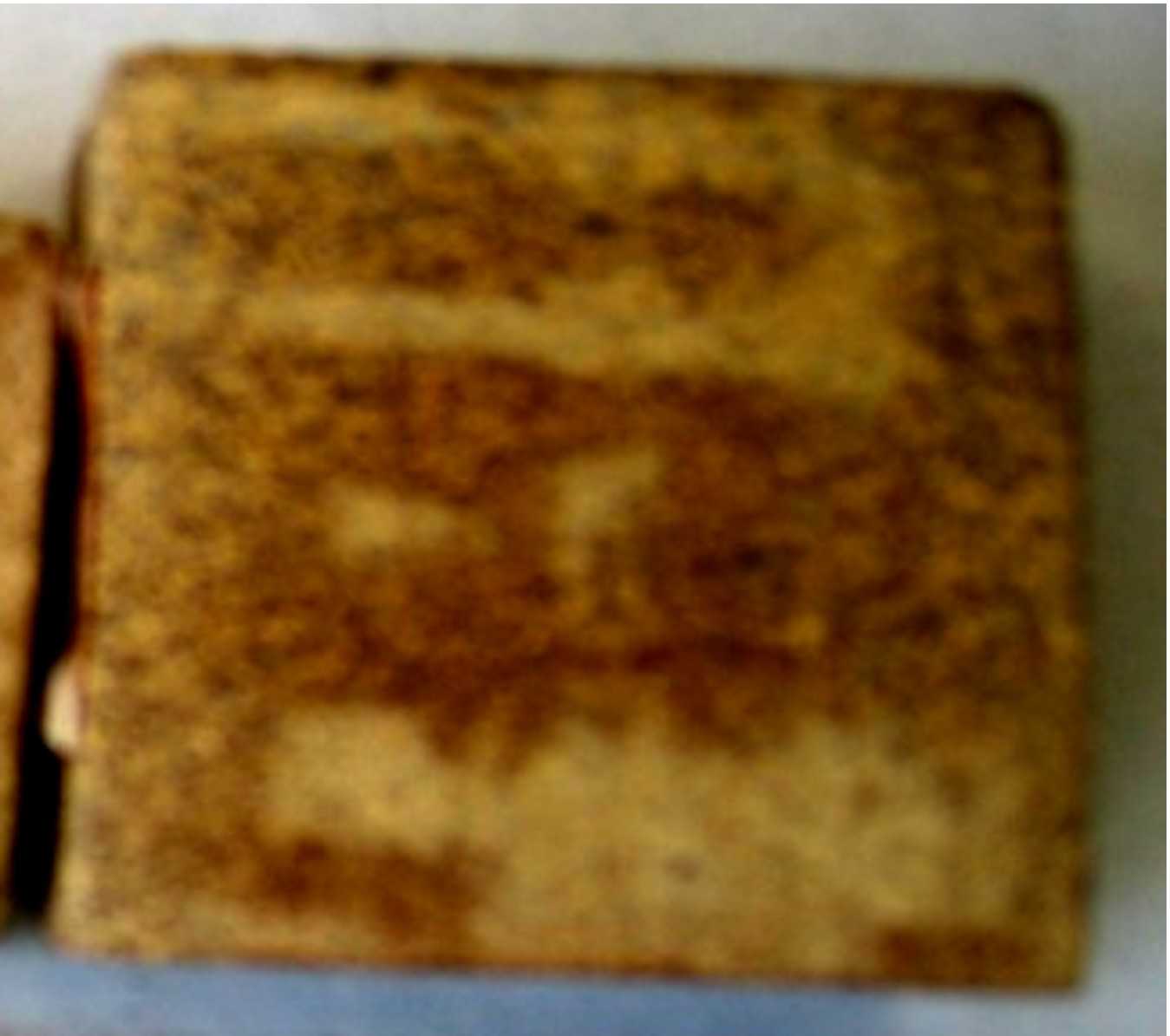

粉煤灰样品，颜色为黄色，强度也较高，无石灰爆裂：

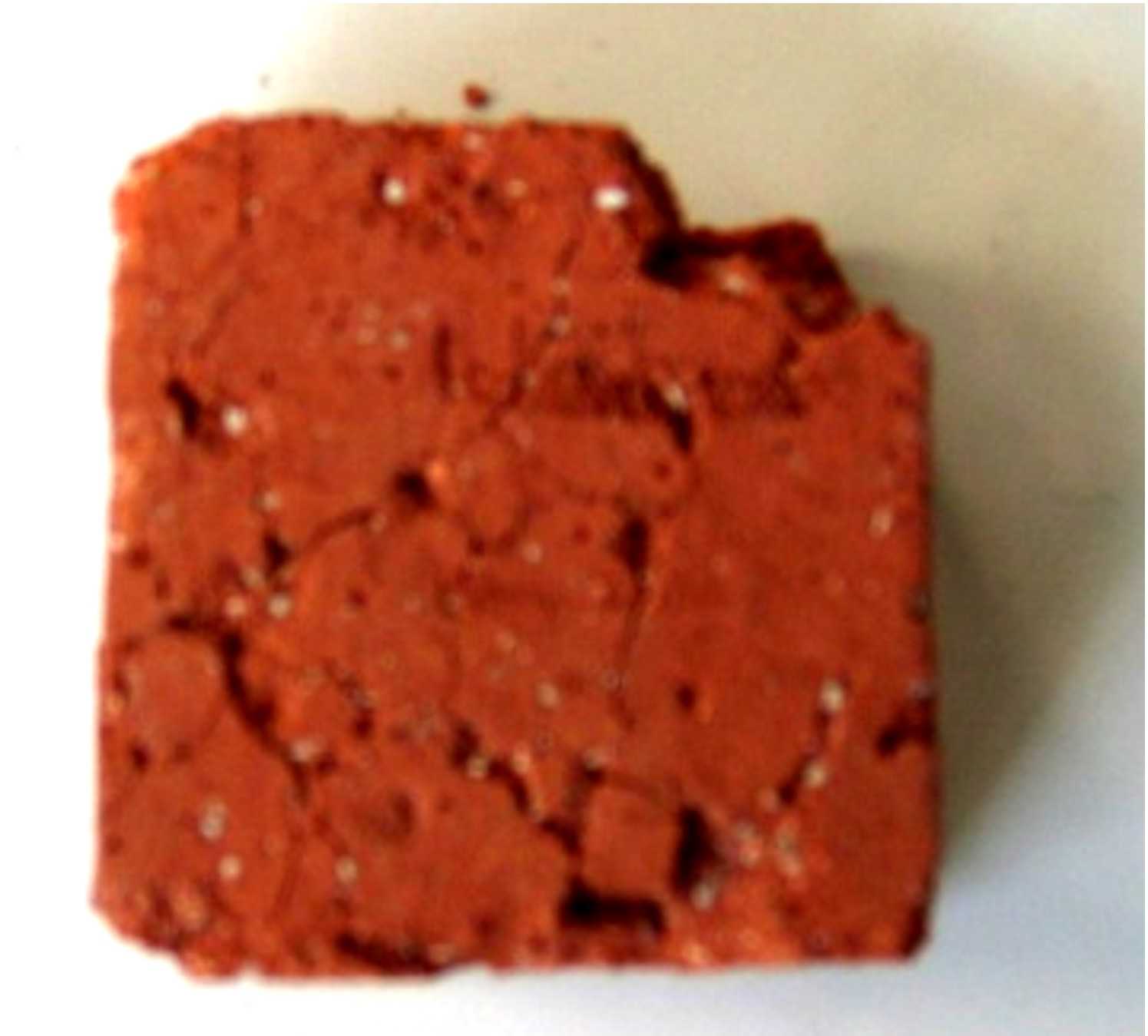

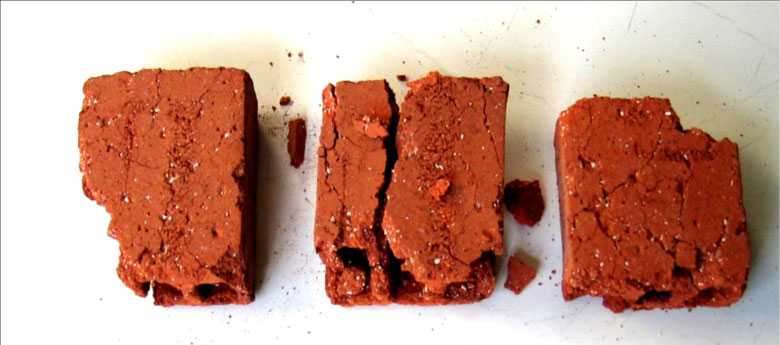

页岩样品，在全部粉碎通过0.9mm筛之后的物料，经陈化、成型、干燥、烧结之后样品完全爆裂酥碎：

实例二：为了进一步验证石灰石存在形态对爆裂的影响，特采取了含块状石灰石的煤矸石进行了进一步试验。该煤矸石的化学成分如下：

某种煤矸石的化学成分（重量比%）

    对该种煤矸石分成两组，一组全部粉碎通过0.9mm筛，另外一组全部粉碎通过0.5mm筛，烧结之后的样品：通过0.9mm筛的一组样品全部爆裂，通过0.5mm筛的一组完好，且强度较高。

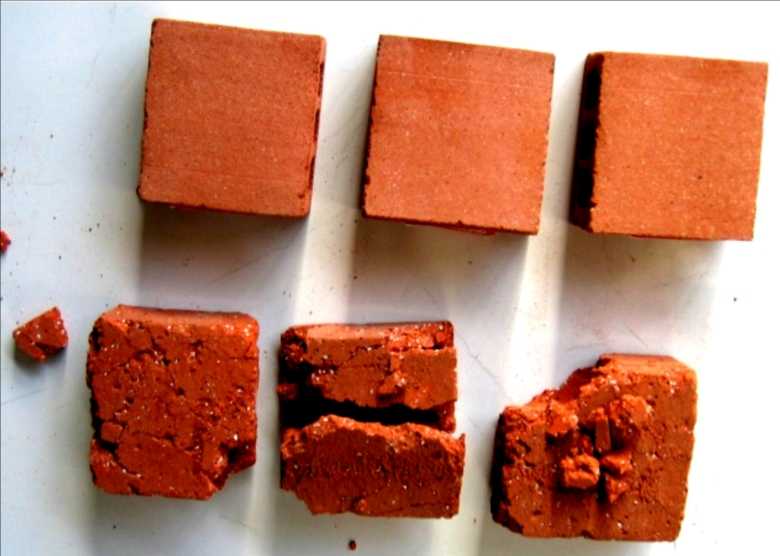

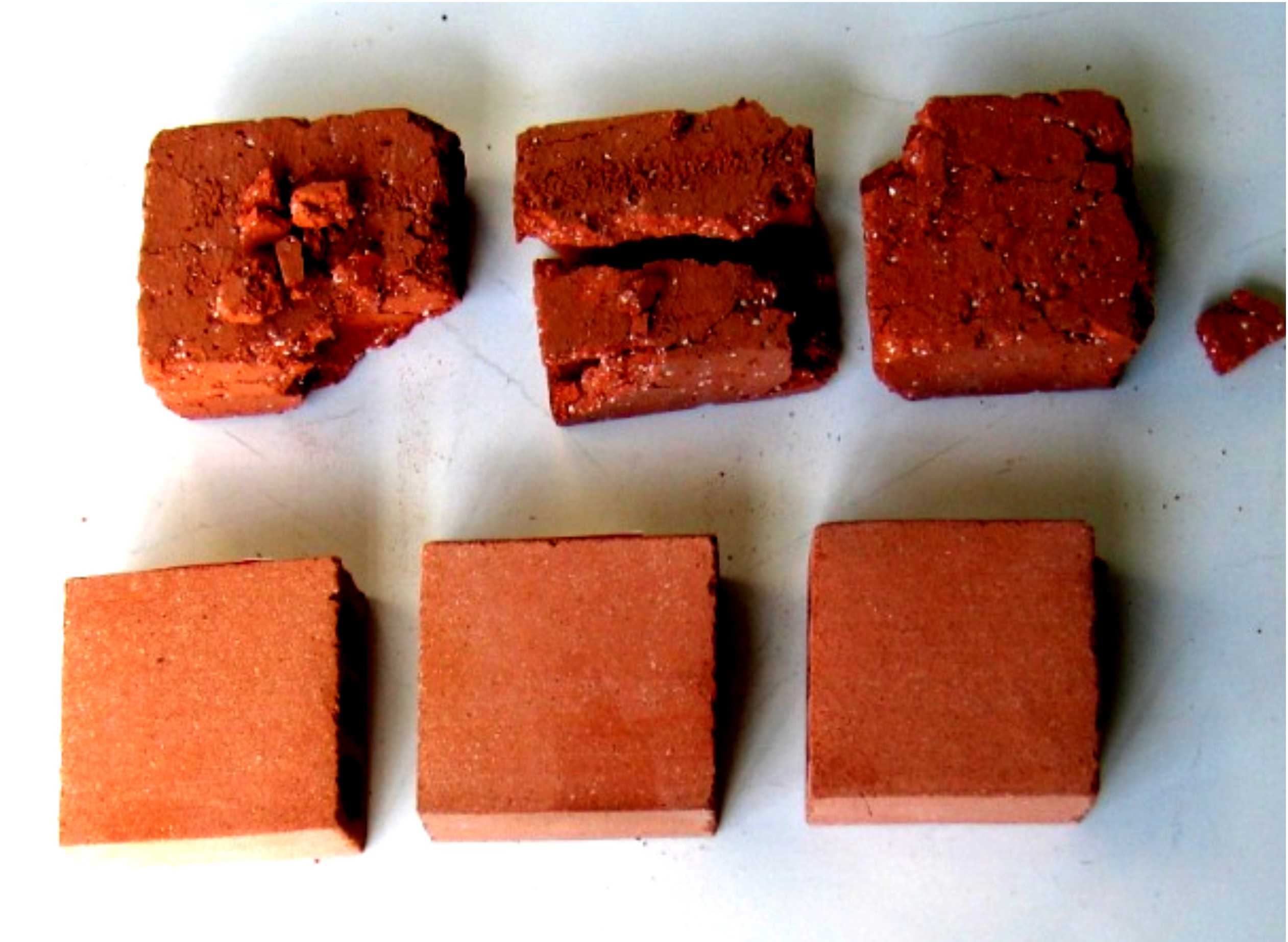

烧结之后的煤矸石样品的爆裂与非爆裂状况

   上述情况充分说明烧结之后产品是否会出现石灰爆裂，在一定范围内并不取决于原材料化学分析中的氧化钙含量，而是与含钙矿物——石灰石在原材料中的存在形态有着非常重要的关系。钢渣、粉煤灰中的氧化钙以高度分散的极细粒子状态出现，在焙烧过程中能很好地与其他硅酸盐、铝酸盐等矿物发生固相反应，转化成为其他的矿物，不是石灰了，就不会出现石灰爆裂。而在上述的页岩、煤矸石中，虽然化学成分分析中的氧化钙含量均7%以下，但是，这些钙质矿物却是以团块状存在，在原材料制备过程中，由于石灰石块的硬度较高，不能完全被破碎到0.5mm以下，烧结之后以一种过烧生石灰的形态保留在了产品中，遇水或潮湿空气时就会爆裂。小于0.5mm的石灰石颗粒在产品内会与其他颗粒发生固相反应，即就是没有反应，由于其颗粒小，所产生的爆裂力相对较小，不足以破坏产品，所以也就不会出现爆裂。以上的研究结论也得到了国际上同行专家们的认可。前苏联时期的苏联砖研究所，在上世纪七十年代末出版过一本《高石灰质原材料制砖》的一本书，该书中就提到了在条件许可的情况下，原材料中的氧化钙含量可以达到35%;而且也提到利用氧化钙和三氧化二铁在原材料中所占比例的不同，可以改变制品的颜色,有时还专门加入氧化钙。

   对于原材料的石灰石存在形态简便的判别方式：利用5%的稀盐酸溶液，对块状煤矸石或是块状页岩（或页岩中的夹杂物），或是黏土中的块状夹杂物进行滴定。如果滴定时发生反应冒出大量气泡，对此就必须高度注意。

但是在实际生产中，无法做到将块状石灰石破碎到0.5mm以下。应急处理的方法就是，将刚出窑之后的成品砖，用水浸透，使声生石灰颗粒在短时间内与水充分反应，形成石灰浆体，即可避免爆裂。实际上已有煤矸石砖厂就这样做了，效果很好。
